什么是原位TEM

原位透射电镜（In-situTransmissionElectronMicroscopy，In-situTEM）是在传统TEM成像、衍射、能谱分析的基础上，通过引入原位样品台，模拟信得过工况（如温度、电场、应力、气体/液体环境等），及时动态不雅察、记载样品在外部刺激下的微不雅结构演变（如刻画、晶体结构、因素散布变化）的先进表征工夫。

其中枢上风是破碎了传统TEM静态快照的局限，竣事了微不雅不雅察+动态历程跟踪+多信号联用分析的一体化表征，为材料科学、催化、动力、生物等规模的机制照应提供了径直字据。

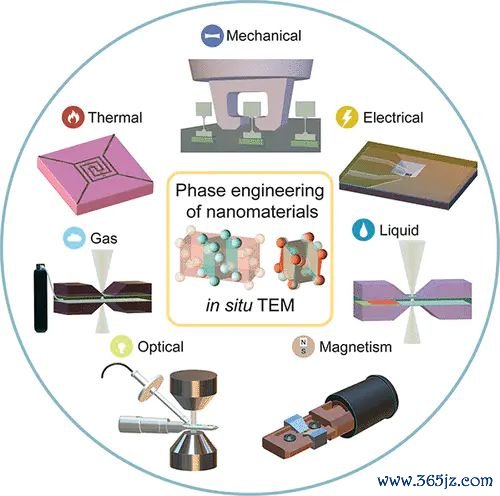

图1：多种原位TEM工夫线路图。DOI：10.1021/acs.chemrev.3c00510

In-situ TEM的中枢旨趣

In-situTEM的工夫旨趣基于传统TEM表征才气+原位环境调控系统+动态信号齐集与分析的三者聚会，中枢逻辑可拆解为3个层面：

基础

保留TEM的中枢功能——电子枪辐射的高能电子束穿透样品后，通过物镜、中间镜、投影镜造成高别离率明场/暗场像（不雅察刻画）、选区电子衍射（分析晶体结构），同期可联用EDS（分析因素）、EELS（分析化学态与电子结构），为原位历程提供结构-因素-化学态的多维度信息。

要津

原位样品台的环境调控中枢部件是原位样品台，其策画需清高两个要津条件：

1）环境兼容性：能在TEM真空腔体内（或局部微环境中）精确施加外部刺激（如温度、电场、力、气体/液体），且不侵犯电子束传输和成像质地；

2）幽静性：样品台的振动、漂移需末端在亚纳米级（不然会梗概原子级成像别离率），同期刺激参数（如温度精度、电压幽静性）需精确可控（如温度精度±1℃，电压精度±0.1V）。

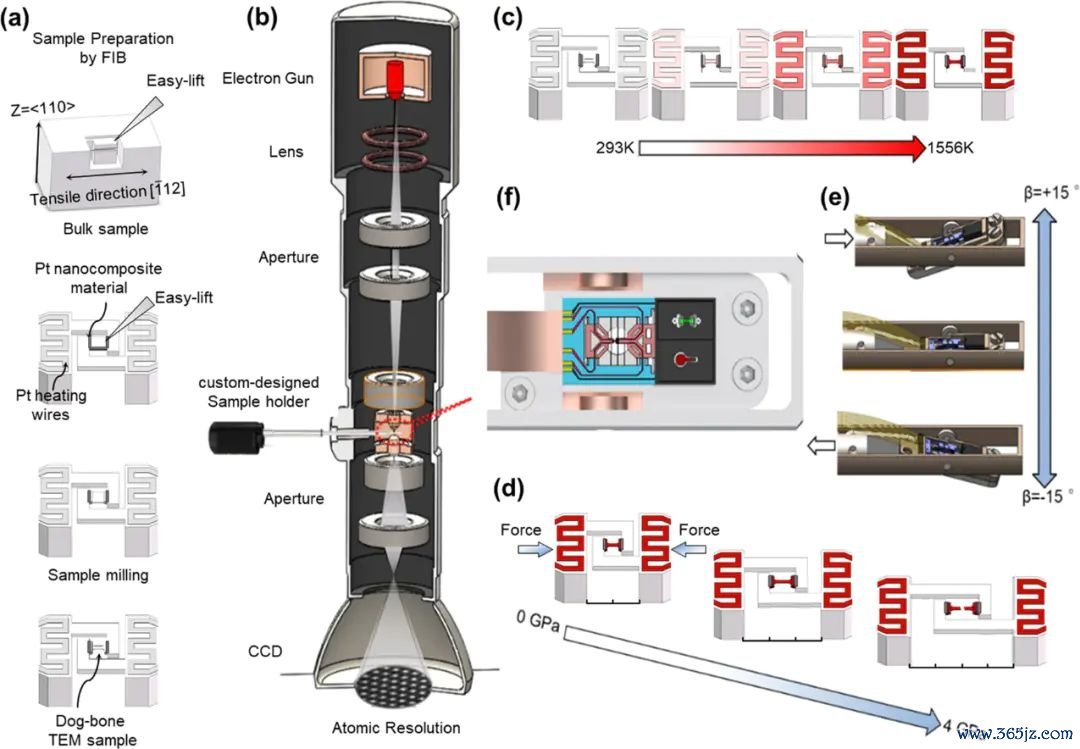

图2：a样品制备和安装线路图；b原位电镜的里面构造线路图；c原位温度末端组件；d原位变形组件；e歪斜样品架；f样品台构造线路图。DOI：10.1038/s41467-021-22447-y。

中枢

动态信号的同步齐集与分析通过TEM的高速相机（如CCD、CMOS相机）或动态衍射系统，以毫秒（ms）甚而微秒（μs）级的时间别离率，同步记载样品在外部刺激下的及时变化；

聚会离线分析软件（如DigitalMicrograph、ImageJ）对动态图像序列、衍射图案进行跟踪，索求结构演变的定量信息（如晶粒尺寸变化速度、相革新温度、弱势迁徙旅途）。

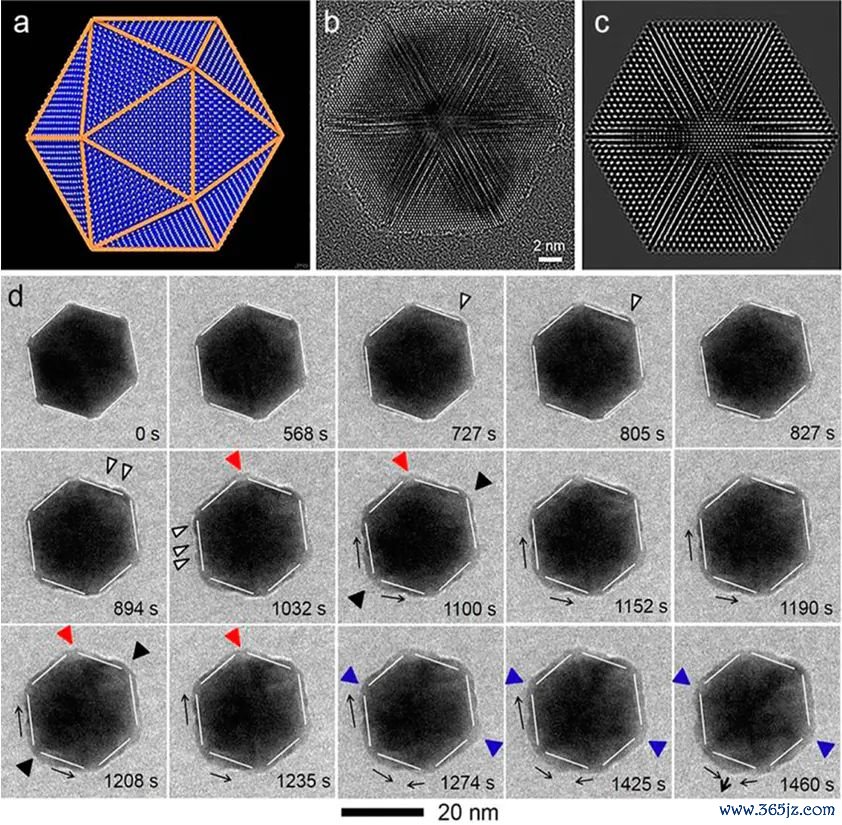

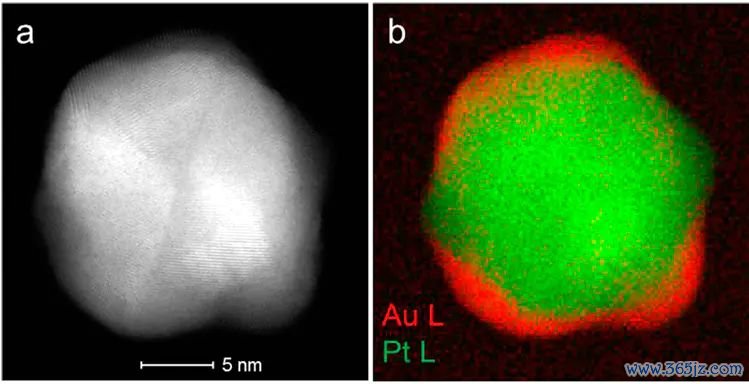

图3：Au在Pt二十面体上的滋长历程。DOI: 10.1021/acs.nanolett.5b00414。

In-situ TEM的主要分类

根据施加的外部刺激类型，In-situTEM可分为以下几类，不同类型对应不同的样品台策画和哄骗场景：

原位温度调控

最常用的原位步地之一，通过加热/制冷样品台竣事温度规模从-269 ℃到1000℃（甚而更高）的调控，用于照应材料的热致当作。

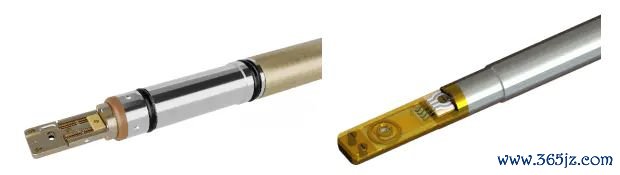

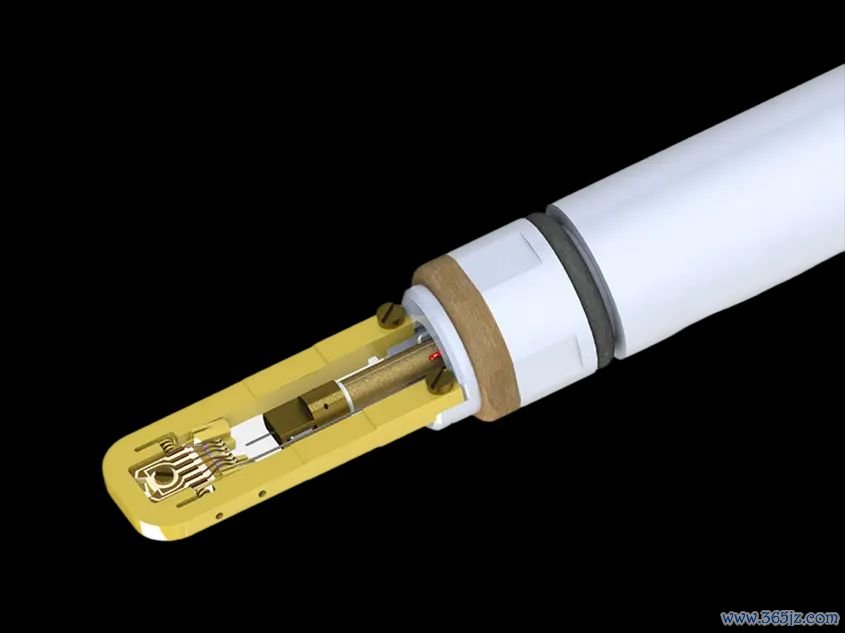

图4：原位高温力学样品杆。https://www.zeptools.cn/products_list/4.html。

样品台策画：

加热形势：电阻加热（如Pt、W加热丝）、激光加热（局部高温，幸免加热丝侵犯）；

制冷形势：液氮/液氦流制冷，金佰利国际娱乐或半导体制冷（适用于中低温）；

要津目标：温度均匀性（幸免样品局部温差导致的结构不均）、无磁性（督察磁场侵犯电子束）。

典型哄骗：

纳米颗粒的烧结、Ostwald熟化（小颗粒融解，大颗粒长大）；晶体的相变（如金属的马氏体相变、陶瓷的高温晶化）；催化剂的热幽静性（如高温下活性组分的聚合或流失）。

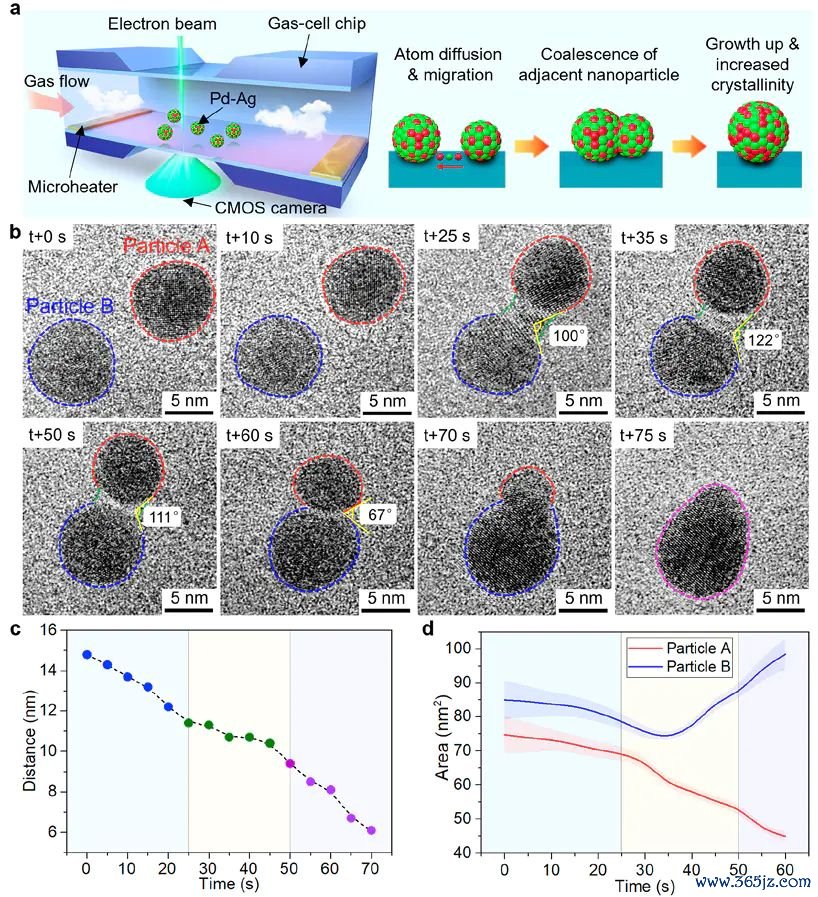

图5：在空气厌烦下300 °C时Pd−Ag纳米颗粒聚合历程的原位电镜效果。DOI：10.1021/acs.nanolett.1c05018。

原位电场调控

通过样品台的电极对样品施加直流（DC）、通常（AC）或脉冲电场，同期不雅察样品的电学反应（如电流变化）与微不雅结构演变的相关，中枢是电-结构耦合表征。

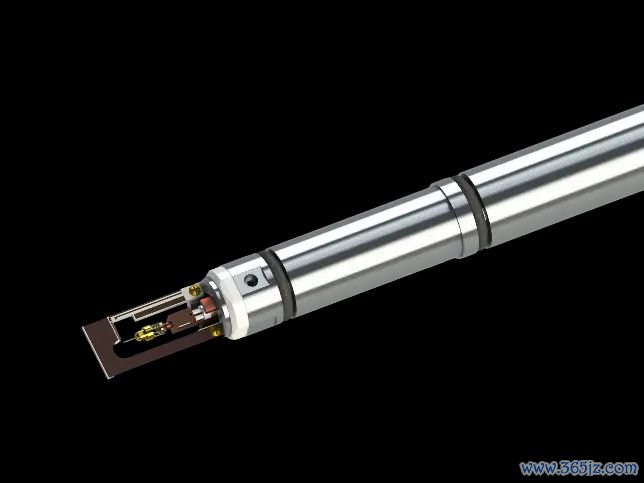

图6：原位电学样品杆。

样品台策画：

电极结构：常见两电极（用于测量电流-电压弧线）或三电极（用于电化学体系，如职责电极、对电极、参比电极）；

绝缘性：电极间绝缘层需耐受高电压且不产生贬抑，常用SiO2、Al2O3等；

兼容性：可与加热功能集成（即原位电-热联用）。

典型哄骗：

电板材料的充放电历程（如Li-ion电板中Li+镶嵌/脱嵌导致的电极体积彭胀、相变）；纳米器件的失效机制（如金属互联线的电迁徙、半导体器件的击穿）；电催化反应（如HER、OER反应中催化剂的结构变化与活性位点演化）。

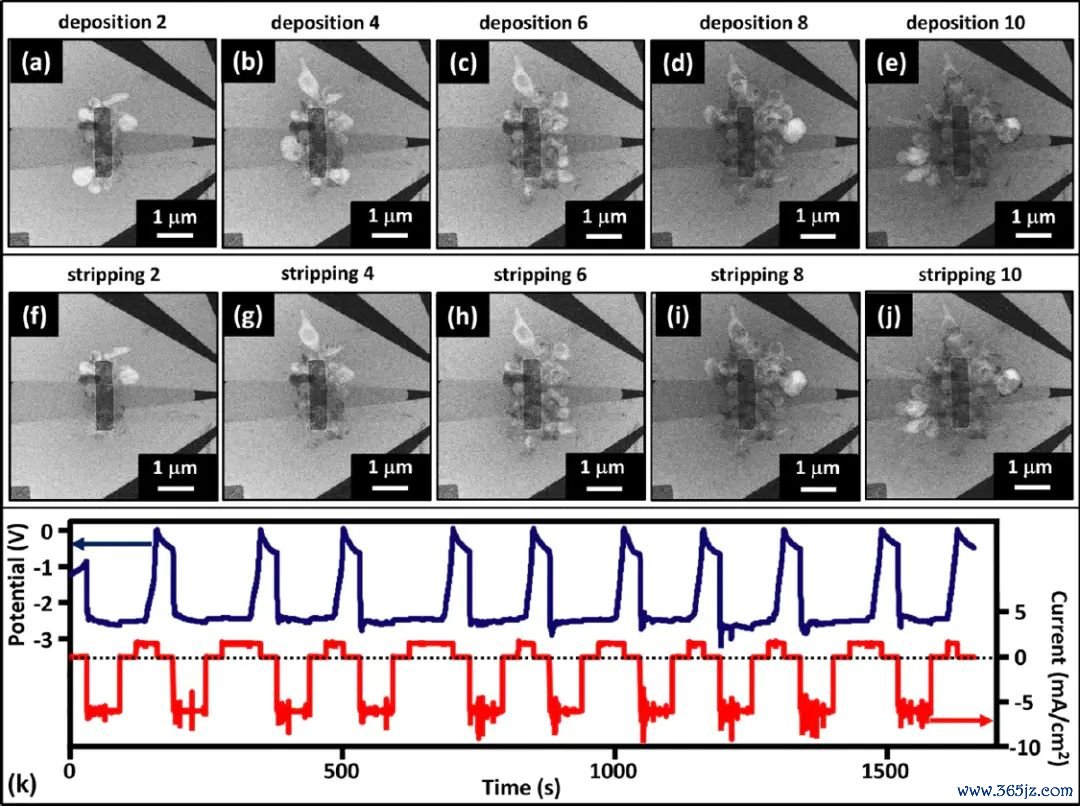

图7：10个轮回电流中，电极的千里积/剥离的STEM图像。DOI：10.1021/acsnano.7b05513。

原位力学调控

通过样品台的微机电系统（MEMS）或压电入手装配，对样品施加拉伸、压缩、鬈曲、纳米压痕等力学载荷，及时不雅察材料在应力下的变形、断裂、位错贯通等当作，是力-结构耦合照应的中枢妙技。

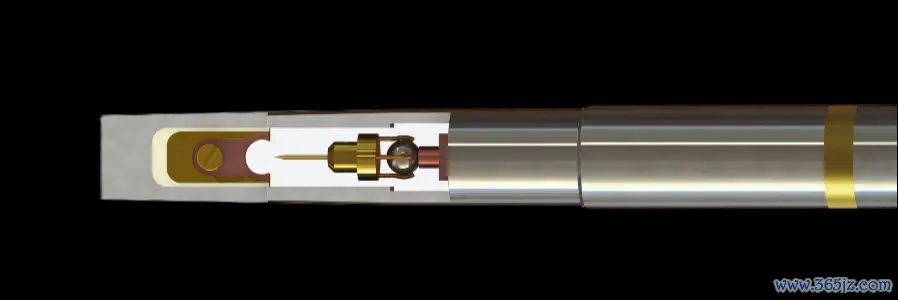

图8：原位力电一体样品杆。

样品台策画：

入手形势：压电陶瓷入手（高精度，位移别离率可达纳米级）、电机入手（大载荷规模）；

力测量：集成袖珍力传感器（如压阻式、电容式），可及时记载力-位移弧线；

样品制备：需将样品加工成微纳米表率的小试样（如纳米线、薄膜条带），以适配样品台夹具。

典型哄骗：

纳米材料的力学性能（如纳米线的拉伸强度、弹性模量）；晶体中的位错贯通、孪生变形（如金属材料的塑性变形机制）；复合材料的界面聚会强度（如纤维/基体界面的剥离历程）。

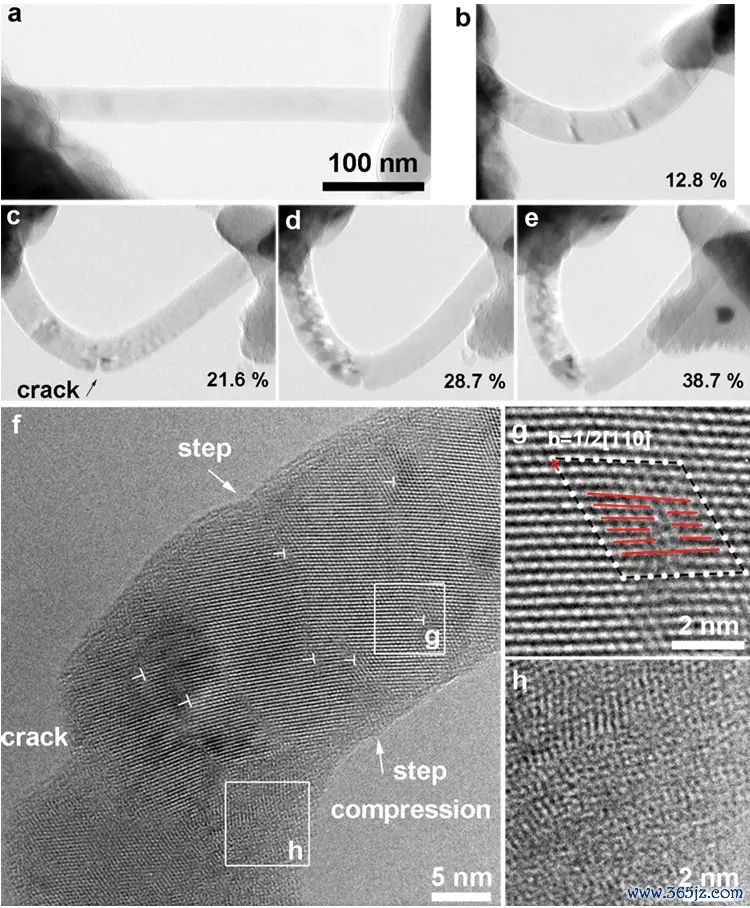

图9：直径为25.3nm的单根硅纳米线在原位电镜中的鬈曲践诺。DOI：10.1021/nl204282y。

原位气体/液体环境

传统TEM需在高真空（10-5-10-7Pa）下职责，而ETEM通过环境样品杯（EnvironmentalCell，E-cell）在样品区域构建局部气体（如O2、H2、CO）或液体（如水、电解液）环境，同期保持电子束通谈的高真空，竣事信得过反应环境下的动态不雅察。

图10：原位液体电化学及原位厌烦加热样品杆。

样品台策画（E-cell）：

密封结构：罗致超薄窗口（如Si3N4、C膜，厚度50-100nm）分隔样品环境与TEM真空，窗口需饱和薄以减少电子束衰减；

环境末端：可精确末端气体压力（0.1-10bar）、流量、温度，液体环境可末端pH值、离子浓度；

兼容性：可与加热、电场联用（如原位气-热-电联用照应催化反应）。

典型哄骗：

多相催化反应（如CO氧化、甲烷重整中催化剂的动态结构变化与反应中间体不雅察）；材料的腐蚀/氧化历程（如金属在湿气氧气中的锈蚀机制）；生物样品的动态当作（如液体中纳米颗粒的分散与拼装、细胞的动态历程）。

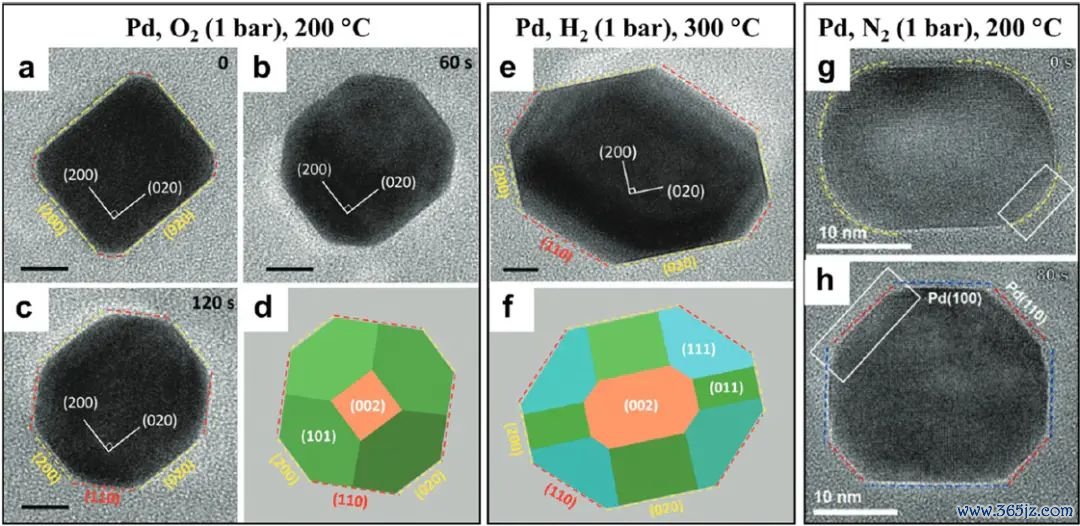

图11：气体环境调控的纳米颗粒刻画的原位电镜践诺。DOI：10.1039/C8CC04574G。

综上，In-situTEM的中枢价值是在纳米表率上，将结构与性能/反应及时相关金佰利国际娱乐官网入口，为露出材料的动态当作和反应机制提供了径直可视化字据，是现时微不雅表征工夫中最具挑战性和翻新性的标的之一
